强力混合机的组成装置有哪些?

时间:2021-09-13 16:38:20 点击:310 次 来源:洛阳烁展机械科技有限公司
  强力混合机高速搅拌器能够产生强大的剪切作用,对各种纤维材料、粘性材料具有良好的搅拌作用,结合混合机旋转的搅拌筒,强力混合机能后进行上下方向的混合,进而对配合比具有悬殊差距的物料也能进行高均匀混合效果。筒内设置的固定刮刀呈型,用于防止物料粘于搅拌筒壁,并经物料收集送入搅拌中心,也降低了搅拌筒的运行阻力,搅拌均匀的物料由出料口排料。这些工作都是由组成装置完成的,下面我们就来介绍下强力混合机的组成装置有哪些?


  强力混合机的组成装置有哪些



  1、传动装置


  传动装置的动力需求、转速、旋转方向和能量的传递方式可根据工作任务进行选择;用摩擦轮或齿环传动的搅拌筒;通过带有三角皮带的标准马达或三角皮带的标准马达带动齿轮箱驱动的搅拌工具。

  齿轮机是强力混合机的关键部位之一,强力混合机保持高效生产的前提是齿轮减速机输出足够大的扭矩,产量越高,装料量越大,也就要求齿轮箱扭矩越高,也对齿轮减速机中轴系零部件以及齿轮的设计制造要求越高,强力混合机选用SEW高品质减速机,并为确保齿轮箱及轴系部件的良好润滑,设置有全封闭的外置自动润滑泵站,润滑站装有油冷却器,确保减速机可靠运行。


  2、混合装置

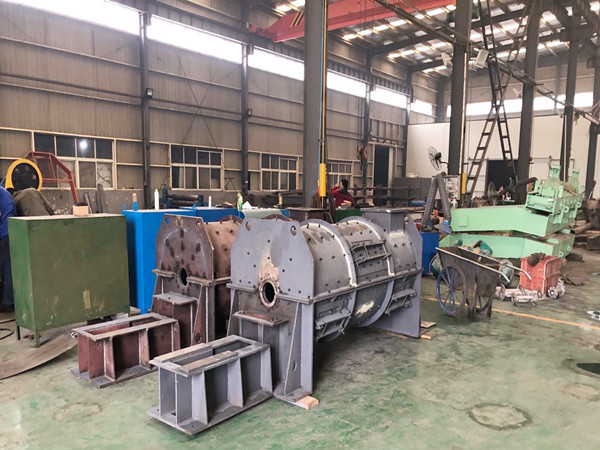

  卧式强力混合机
  强力混合机的混合装置主要由高速混合转子和转子驱动电机、转动的料盘和料盘驱动电机以及多功能刮刀组成。混料盘驱动电机通过齿轮带动混料盘转动,转子电机通过三角皮带带动高速转子高速旋转。物料的混合工艺通过一个以特定角度倾斜的旋转混料盘、偏心位置安装的转子以及固定多功能刮刀完成。混料盘带动物料进行旋转,使物料产生水平和垂直方向上的运动,并持续不断将物料输送至位于偏心位置的高速转子,同时形成一个强大的垂直方向上的混合物料流,多功能刮刀分离并打乱物料流向,并持续不断剥离粘附在筒壁和底部的物料,确保物料参与混合;高速转子工具持续产生作用于物料的高剪切运动,使物料产生高速差的相逆性混合物料流,由此达到优化的混合均匀度。强力混合机运行模式可设置为逆流或者错流运行,此设定可确保无论是分批投料还是连续投料均可达到好的混合效果。


  3、搅拌装置


  物料槽一起旋转,与此同时,使在离心位置上同方向旋转的搅拌器产生可以剪断物料的力量,在复杂的流动中形成的速度差。刮板叶片不断地剥离那些还留在槽底和边缘的物料送至搅拌器,实现了物料的极好的均匀性搅拌效果;立式强力混合机带有碳化钨的符合衬板及叶4层堆焊材料磨损小经久耐用而便于维护保养。搅拌叶片便于更换,搅拌叶片的形状和数量根据搅拌物料决定。


  4、卸料装置


  卸料门是强力混合机的一个关键机构,卸料门的可靠性对保证生产的正常进行有着至关重要的作用。卸料门位于料筒底部中心位置,在筒体旋转和多功能刮刀的辅助下,可完成快速卸料,卸料门开启关闭由液压泵控制完成,并且配备限位开关,卸料门可根据需要打开任意角度。


  5、润滑装置


  强力混合机润滑系统由两套独立润滑系统组成,为整机的正常运转提供充分的润滑冷却保障:

  (1)中心润滑系统:用于润滑强力混合机各轴承部位,其主要包括润滑油泵、高压过滤器、递进式分配器及润滑油流动电子检测;
  (2)混料盘回转支承喷雾润滑系统:其位于混料盘齿轮侧面,主要包括润滑油泵、空气过滤器及调压器。


  6、多功能刮刀


  固定位置安装的多功能刮刀其作用主要有四个:

  (1)作为挡流板打乱物料流向,使物料混合运动更为复杂;
  (2)清洁粘附在料筒底部和筒壁上的物料,确保物料参与混合;
  (3)在物料混合完成后,加速卸料;
  (4)清洁混合机内部。多功能刮刀与物料接触面有耐磨保护(硬质合金贴片、多层耐磨合金堆焊或者耐磨陶瓷贴片),大大增加了刮刀的使用寿命。且刮刀和支撑立柱为分离设计,刮刀调整更滑更方便。


  7、其他装置


  (1)液压泵站:专门设计的液压泵站,可满足不同结构卸料们要求,并有手动卸料功能,紧急情况下可手打开下卸料门。
  (2)温度湿度测量探头:确保高性能混凝土及混凝土预制件的质量。

  上述就是关于混合机的组成装置有哪些的介绍,包括传动装置、搅拌装置、卸料装置等等。烁展机械生产的卧式强力混合机能够节约原混合料的成本、保证混合精度、混合用时短、耗电低、装载系数高同时清洗维护方便。如果您有需要,欢迎在网站上留言或来电来电烁展详询。
