钢包烘烤器的常见故障及处理方法

时间:2021-09-15 15:15:42 点击:164 次 来源:洛阳烁展机械科技有限公司
  蓄热式钢包烘烤器采用高温空气燃烧技术,具有提高烟气余热和煤气利用率的优点。因此,蓄热钢包烘烤装置在节能减排等方面优势很大。其烘烤器的烤包盖上方安装有一对蓄热体,工作时,一个蓄热体预热空气,另一个蓄热体蓄热。但钢包烘烤器在使用一段时间后,经常会出现一些故障,下面烁展小编就总结了几点钢包烘烤器的常见故障来给大家介绍一下。


  一、钢包烘烤器烤包盖传动系统故障


  故障现象:控制箱上烤包盖上、下限位的指示灯不亮。

  处理方法:
  (1)发现烤包盖限位指示灯有熄灭现象后,首先看限位开关触头杆是否断裂。由于烤包盖轴上焊接的连接杆很坚固,如果烤包盖因惯性动作过量后,连接杆很容易将限位开关触头杆撞断,导致限位失灵。
  (2)如果限位开关外表完好,则观察限位开关触头杆有无被烤包盖轴上的连接杆触碰动作,如果触头杆处于水平位置,说明限位开关位置偏移了,此时应调节限位开关地脚,以使连接杆可以触动限位开关触头杆。
  (3)若在第二步中发现连接杆已经触动限位开关,但仍无指示信号时,则需拆下限位开关,解体后,查看限位开关内部触头杆与开关触点之间的问距是否过大,导致触头杆在幅度动作以后,仍不能触发开关触点。此时,可以将限位开关内部触点与触头杆的间距调小,位置合适后限位开关可继续使用。


  二、钢包烘烤器煤气快切阀故障

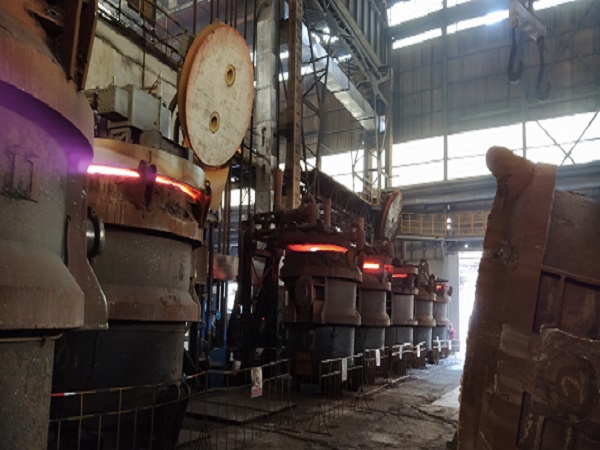

  钢包烘烤器

  1、煤气快切阀不能关闭


  故障现象:烤包完毕需要关闭煤气供应时,发现按下煤气关闭按钮后不起作用,关闭指示灯未亮。

  处理方法:
  (1)煤气快切阀上安装有阀门回信器,其作用是将煤气开关信号返回控制系统。动作煤气打开和关闭按钮,观察到阀门回信器没有动作,判断为煤气快切电磁阀没有动作。
  (2)从电路角度排除故障,当电磁阀线圈得电时置位,失电时复位。说明,在煤气阀打开状态下,电磁阀线圈应为得电,关闭状态下,电磁阀线圈应为失电。用改锥接近电磁阀芯时,感觉有电磁吸力,此时电磁阀线圈得电;当按下关闭按钮时,感觉电磁吸力消失,此时电磁阀线圈失电。该现象说明按下关闭按钮时,切断的信号已经过来,电路方面不存在故障,问题应出在电磁阀上。
  (3)手动试电磁阀,动作正常。按下关闭按钮,在电磁阀线圈失电的状态下,用改锥轻轻敲击电磁阀芯,电磁阀随即复位;按下打开按钮,电磁阀打开正常;再按关闭按钮仍不起作用,只能敲击电磁阀芯才能复位,反复试验几次均为该现象,判断为电磁阀芯存在故障。
  (4)将该电磁阀拆下解体后发现,电磁阀芯有粉尘脏物。用清洗剂清洗干净,组装后使用正常,说明电磁阀芯内的粉尘脏物造成阀芯卡劲,电磁阀线圈的电磁吸力不足以使电磁阀动作,当轻轻敲击阀芯时,正好将粉尘等卡劲处松动,电磁阀得以复位。


  2、煤气快切阀不能打开


  故障现象:煤气快切阀打不开,按下打开按钮后,快切阀关闭指示灯常亮,并未切断。

  处理方法:
  (1)同上述“煤气快切阀不能关闭”一样。同样观察到阀门回信器没有动作,判断为煤气快切电磁阀没有动作。
  (2)从电路角度排除故障,在煤气阀关闭状态下,用改锥接近电磁阀芯时,电磁阀线圈没有得电;按下打开按钮,用改锥接近电磁阀芯时,感觉有电磁吸力,此时电磁阀线圈得电,说明电路方面不存在故障。
  (3)手动试电磁阀,不动作。此时的故障原因只有两种:一为气源无压力;二为电磁阀损坏。如果气源压力足够,则肯定为电磁阀损坏。所以,首先查看气源,观察电磁阀油水分离器上的压力表,压力为零。
  (4)查找管路上的气源阀门均为打开状态。然后,分析油水分离器,仔细观察发现油水分离器的油杯已结冰。关闭气源阀门,将油水分离器拆下,解冻后使用正常。

  从该故障得知,在环境气温较低后,使用压缩空气为气源的电磁阀油水分离器有结冰的可能,原因是压缩空气中含有一定的水,在油杯凝结上冻后造成气源的堵塞。应在冬季里做好油水分离器的防冻工作。


  三、钢包烘烤器上位机火焰图标故障


  故障现象:偶尔发生上位机火焰图标不显示,但是烤包装置其它部位运行良好。

  处理方法:该故障的出现主要是监控画而中,当点火启动后,其信号没有经PLC反馈回来。前而提到的煤气快切阀上安装有阀门回信器,当回信器将煤气开关信号返回控制系统后,控制系统会自动将煤气的开关状态设定为是否点火成功,即煤气开关信号反馈为打开,则监控画面火焰出现,显示为点火:开关信号反馈为关闭,则监控画面火焰不出现,显示为关火。

  因此,该故障的关键在于阀门回信器,将回信器上盖打开后,观察发现回讯器动作后,其内部旋转轴上的凸轮不能使内部开关触点动作,原因为凸轮经过长时间使用后有磨损,调节内部开关触点位置后,凸轮可以使开关触点动作,上位机火焰图标出现。

  以上就是对钢包烘烤器的常见故障的分析介绍,并对常见故障的处理方法做了比较详细的分析。一般大多故障都因为一段时间使用后,电器元件松动或配合不好,经过调整和维护后均可继续使用,不应盲目更换,造成备件浪费,实现真正意义上的不过修、不欠修。如果您对钢包烘烤器有需要,欢迎联系烁展详询。
