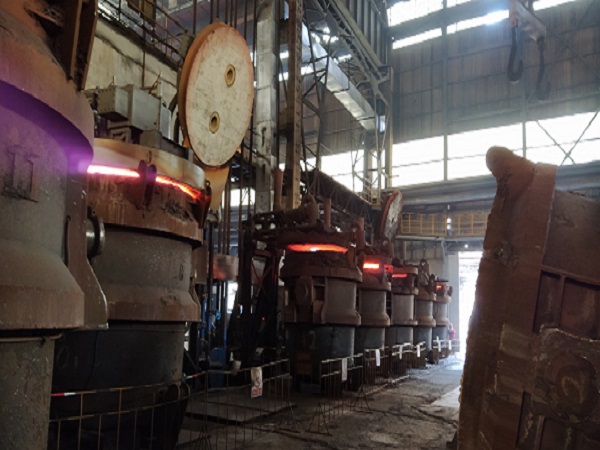

  钢包烘烤器简介

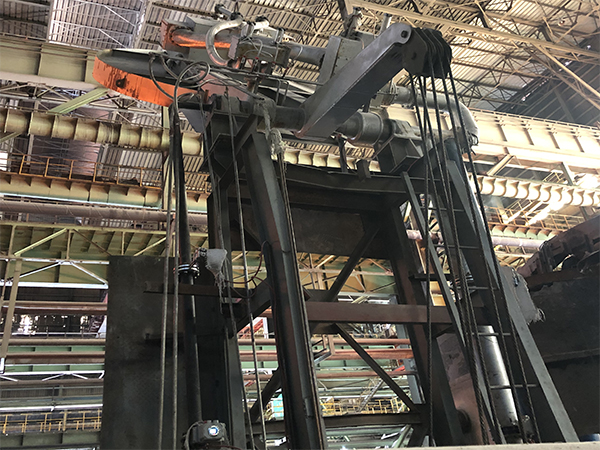

  是炼钢过程中对新砌、周转钢包进行干燥、烘烤的专用设备,本装置采用立式结构,钢包盖竖向倾动启闭。驱动动力是由安装在地面的电动卷扬机或液压推杆提供,通过牵引倾动曲柄,转轴旋转带动大臂及连接在大臂上的包盖倾动,倾角85°,燃烧介质从地面机架侧端向上引至旋转分气轴。由旋转分气轴完成变向送入大臂通道,直至安装在包盖中心的燃烧器进行燃烧。助燃空气由高压风机提供与燃烧介质供给系统相同,本装置配有人机交换界面(触摸屏),可根据钢包的不同烘烤工艺,输入不同的升温曲线,系统可按任一条曲线自动升温,当温度达到要求时可保温或关闭系统。本设备既可按自动升温,也可转换由人员通过开启阀门大小控制升温过程。



  钢包烘烤器使用规程

  1、工作开始前检查设备管路连接是否松动、阀件是否牢固、常明火是否检查正常。各线路连接是否正常。启动风机,打开空气阀吹扫管道3~6分钟后关紧所以煤气阀和空气阀。
  2、将钢包盖升起点火,蝶阀开启1/6左右,使配风器内有微风,点火成功后,应逐渐交替开大助燃空气阀门及燃气阀门,直到燃气正常燃烧为止。
  3、将烤包器控制柜面板的下降按钮到一定高度时停下。
  4、按下启动按钮,鼓风机和引风机开始运转,切换阀运转。
  5、主煤气蝶阀开启后,中间烧嘴主火喷出,两侧风嘴切换助燃风。按动下降按钮,将烤盖和钢包的间距控制在合适间距。
  6、燃烧稳定后,落下钢包盖,使烤盖和钢包的间距控制在合适间距,调节煤气量及空气量的大小,达到合适的火焰。
  7、观察包内燃烧情况,再次确认火焰状况及换向切换良好。
  8、钢包温度达到设定标准后系统自动进入保温状态,通常在正常工作状态下,无须人工调节。
  9、烤包结束即按动停止按钮。

  注意事项

  1、启动后运行开指示灯亮,换向指示灯间断地亮灭。
  2、燃烧器停止时须先关闭燃气阀门,再关闭助燃空气阀门,然后停止风机运转,切不可颠倒。
  3、日常清理轨道及台上线路,做好日常护理,按时加油。
  4、遇到熄火或突发事故时,应立即关闭所以燃气阀门。



技术参数:

离线式烘烤装置

烘烤温度

850℃-1350℃

燃烧率

≥98%

使用燃料介质

高炉煤气、转炉煤气、焦炉煤气、天然气等

火焰长度

0.5m-5m

控温方式

自动控温+手动控温

温度测量方式

热电偶测温/红外线测温

点火方式

自动点火

安全配置

燃气泄漏检测、火焰检测、压力异常检测等

在线式烘烤装置

烘烤温度

1000℃-1350℃

燃烧率

≥98%

使用燃料介质

高炉煤气、转炉煤气、焦炉煤气、天然气等

火焰长度

0.5m-5m

控温方式

自动控温+手动控温

温度测量方式

热电偶测温/红外线测温

点火方式

自动点火

安全配置

燃气泄漏检测、火焰检测、压力异常检测等
