  一、方案说明

  现有烘烤装置烤包作业均为人为控制,无升温曲线功能,无熄火检测功能,无法测量包底温度,烤包装置控制操作箱非防爆箱,不满足安全要求。

  现有烘烤装置安全系数低,人工控制及判断不及时误差大,钢、铁包内衬烘烤温度现属于人为经验判断,不但十分浪费能源,且烘烤过程无法准确掌握包底升温情况,在经验判断误判时,钢、铁包上线时有重大安全隐患,不能够有效监控烘烤装置安全运行。

  计划在现有烘烤装置基础上进行改造,实现一键式自动烘烤升温,即根据设定温度曲线,控制烘烤工艺,自动完成烘烤控制。改造内容包括:安装红外测温、自动点火、熄火检测等装置,更换或安装流量计、阀门、风机等设备及安装调试,自动化系统升级改造,电缆敷设及接线,根据现场实际烘烤工艺设定HMI画面和集中监控画面。

烘烤器电器控制系统


  二、实施方案

  1、实现功能

  所改造的烘烤装置设备主要技术参数应满足下表要求:



描述

单位

数据

备注

1

耐火材料终温度 (RFT)

800

包底温度

2

长明火功能

/否



3

自动点火功能

/否



4

燃气流量测量并显示

/否



5

助燃空气流量测量并显示

/否



6

助燃空气变频调节功能

/否



7

燃气自动调节功能

/否



8

红外温度监测及显示

/否



9

一键自动烘烤功能

/否

实现温度闭环控制

10

火焰检测

/否

火焰检测器

11

燃气泄漏报警

/否



12

温度自动控制器(PLC)

/否



13

人机界面

/否

智能运维

14

集中控制

/否


  2、技术方案

  (1)智能化一键式自动点火功能:新增自动点火装置,采用智能化一键式自动点火设备,随用随点。

  (2)集中监控功能:集中监控系统要求对每台烘烤装置均有画面监控、曲线监控等。烘烤装置通过敷设通讯电缆至主控室统一集中监控,用于监控烘烤装置相关数据,做好通讯电缆防护,保证通讯正常。(选装)

  (3)火焰检测功能:安装火焰检测装置并将相关信号传输至PLC中,当火焰检测装置检测不到火焰时,会时间向PLC发送报警信号,在PLC控制下迅速关闭燃气快切阀,考虑残留介质的影响,系统延时关闭助燃风机,并发出声光报警信号,提示操作人员进行故障的排除,并记录报警记录。

  (4)燃气压力安全联锁功能:根据压力变送器示值实现电气安全联锁功能,燃气压力低于设定值时,自动切断关闭进气阀,延时关闭风机和空气调节阀,同时报警提示。

  (5)燃气泄漏安全联锁功能:新增燃气泄漏检测装置,调试与现场快切阀等设备的功能连接,确保当检测值达到报警值后立即切断快切阀,关闭燃气切断阀和调节阀,延时关闭风机,若在自动生产,则自动停止,报警指示输出防止燃气继续泄漏造成安全隐患。

  (6)系统失电安全保护功能:针对电网掉电及助燃风机、卷扬电机过流时,控制系统会自动锁闭,燃气快切阀自动关闭,快速切断燃气管路,保证安全。

  (7)一键式自动烘烤功能:实现一键式自动烘烤面板上设置相应的操作模式,系统内还分别设置不同的烘烤配方,每种配方分别对应不同的烘烤要求。当烘烤程序运行结束时系统会自动将火焰调节至小火保温状态。

  (8)现场机旁操作柜上有HMI人机画面操作系统,包含温度曲线、阀开度、温度等显示及控制画面;PLC控制系统,操作柜要做好防尘密封。

  (9)系统具有完善的安全联锁及控制系统,对断气、断电、燃气压力过低、燃气泄漏、熄火、断火等现象系统自动快速切断燃气阀,避免形成安全隐患,造成安全事故。

  3、设备方案

  (1)新增自动点火及火焰检测装置。一键式自动点火设备,随用随点,且火焰意外中断时可再次引燃火焰,方便可靠。

  (2)安装火焰检测装置,当火焰检测装置检测不到火焰时,会时间向PLC发送报警信号,在PLC控制下迅速关闭燃气切断阀,考虑残留介质的影响,系统延时关闭助燃风机,并发出声光报警信号,提示操作人员进行故障的排除,并记录报警记录。

  (3)增加压力变送器实现数据画面监控及电气安全联锁功能,燃气压力低于设定值时,自动切断关闭煤气切断阀,延时关闭风机和空气调节阀,同时报警提示。

  (4)更换现有燃气切断阀及手阀、安装煤气调节阀,安装长明火气动切断阀及长明火管道。

  (5)安装空气流量计、红外测温仪并调试。

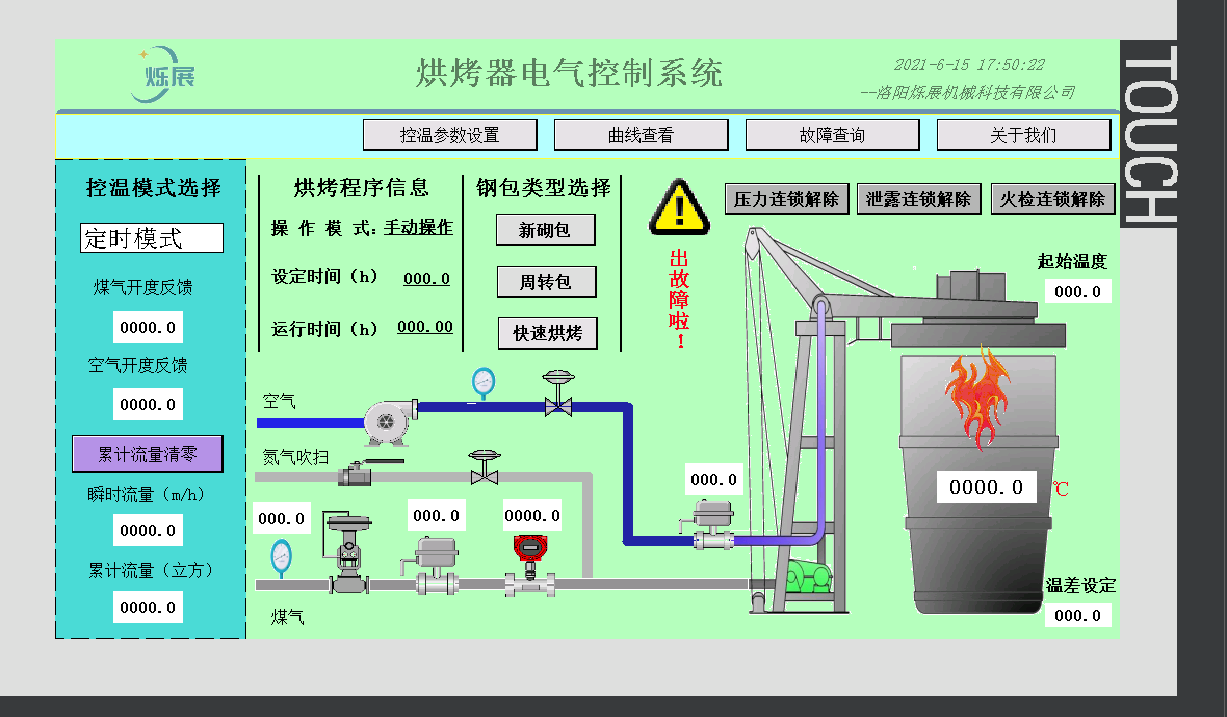

  (6) 根据现场实际烘烤工艺需求设定HMI画面及集中监控画面和程序软件开发,实现烘烤模型自动烘烤。

  (7)风机管道安装相应的控制阀门部分,通过变频器控制风机来实现风量控制,变频器安装在相应的配电柜内。

  (8)安装配电柜及固定式报警仪调试。

  (9)煤气管路组成:由气动切断阀、气动调节阀、压力变送器、手阀、压力表、盲板阀等组成。

  (10)空气管路组成: 空气流量通过风机变频调节,流量计、高压风机组成。

  4、主要设备清单

主要设备清单

序号

名称

规格

单位

数量

备注

1

空气流量计



1



3

气流量计



1



2

煤气调节阀

气动调节阀

1



3

长明火气动切断阀

用于长明火

1



4

自动点火装置

自动点火

1



5

火焰检测装置

高灵敏度复合型火检探头

1



6

控制柜

PLC,防爆柜,变频器

1



7

测温仪

红外测温仪

1



8

煤气气动快切阀

气动切断阀

1



9

报警器

固定式煤气检测报警仪

1



10

手阀

手动蝶阀

2



11

施工辅材

法兰,垫片,螺栓,金属软管,软连接、限位、线缆,管道等

1



12

设备安装调试

程序、烘烤模型及设备施工安装调试

1
