钢包烘烤器熄火报警器如何安装?安装步骤与调试
时间:2021-09-07 17:28:49
点击:1270 次
来源:洛阳烁展机械科技有限公司

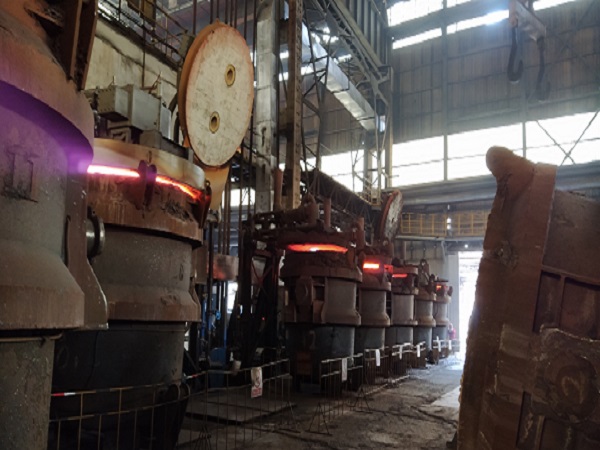

钢包烘烤器在正常使用时,是利用火焰燃烧来对钢包进行烘烤,但燃烧的火焰会产生大量的紫外线,当紫外线照射到紫外光敏探头上时,光敏管内的气体发生电离,电离子的多少与照射到光敏管上紫外线的强度成一定比例,通过单片计算机对离子电流的检测即可判断钢包烘烤器内火焰的有无。而熄火报警器是一种火焰检测报警系统,当钢包烘烤器燃气火焰意外熄灭时,快速切断煤气供应的燃气火焰熄火控制器。下面烁展小编就来带大家一起了解下钢包烘烤器熄火报警器如何安装这个问题。
一、钢包烘烤器熄火报警器的安装步骤
1、烤包器密封盖和罐口有一定的距离,能目测到烧嘴喷出的火焰,可将钢包烘烤器熄火报警器,焊接在烤包器后面的支架上。
2、熄火报警器探头所处的环境温度不应大于80℃,温度高于80℃必须加装冷却风,一般探头距烧嘴喷口2-4米,将熄火报警器探头对准烧嘴喷口。
3、为防止灰尘进入熄火报警器探头,建议探头俯视烧嘴喷口,同时给探头做防护罩,熄火报警器探头与控制箱之间连接的监测线缆,建议用金属管护套。
4、在安装完毕确认接线无误之后,即可通电运行,电源指示灯亮。
5、控制箱的面板上,设有运行开关,将开关旋至工作状态,运行指示灯亮,有火焰信号时,着火指示灯亮;没有火焰信号时,着火指示灯灭,声光报警器报警。
二、钢包烘烤器熄火报警器的调试步骤
1、为了提高监测灵敏度,熄火报警器的传感器电缆不应与其它电源线或信号线混在一起。
2、一般紫外线熄火报警器在出厂时已调试好,情况下安装即可使用。
3、如果探头距监测器过远,布线引起的分布电容过大时,在无火焰的情况下显示有火,请打开模块,逆时针缓慢调节模块中间的匹配电位器,直到红色指示灯灭,继电器释放为止,模块调试好,盖上模块盖。请注意调试时不要超调,超调影响监测灵敏度。
三、钢包烘烤器熄火报警器的常见故障
1、钢包烘烤器熄火报警装置引起的干扰,请打开模块,逆时针缓慢调节电位器,直至红色指示灯灭,继电器释放为止。
2、燃烧器有火,而监测器显示无火,可能有二个原因,一是探头镜片被灰尘覆盖,请擦干净探头石英镜片,二是阻抗匹配电位器超调,请打开模块顺时针缓慢调节电位器,直到红色指示灯亮,继电器吸合为止。
3、 如果在安装或使用中不小心弄破了探头的镜片,不要用普通玻璃片代替,因为普通玻璃片不能透过火焰产生的紫外线。
以上就是关于钢包烘烤器熄火报警器如何安装的回答,由于火焰探头安装在烤包器的观火位置上或经常受到拉动且探头与二次仪表之间的线路较长,为防止信号线子折断或短路故障,而发生误报警和漏报,烤包器熄火控制采用单片计算机对信号线阻值的不间断检测,一旦发生信号线折断、短路情况其阻值会发生很大变化,单片计算机根据阻值变化的大小辨别断线或短路,发出声光报警加以提示,在熄火报警器发生报警时可同时控制煤气阀门的关闭以确保钢包烘烤器的安全运行。任何情况下,不建议客户自行打开监测器模块调节产品灵敏度。
