钢包烘烤器的结构形式及选型原则

时间:2021-08-05 10:22:12 点击:1206 次 来源:洛阳烁展机械科技有限公司
  钢包的干燥与烘烤占炼钢厂燃料消耗很大一部分。当燃料价格较低时,钢包干燥、烘烤的操作简易安全远比安装余热回收系统节能重要,因此,一方面市场需要节能降耗降低生产成本;另一方面,随着炼钢连铸比的提高,生产节奏越来越快,对钢包烘烤器的性能要求越来越高。而钢包烘烤器的结构形式主要有两种,下面我们就来具体说说这两种结构形式及特点。


  一、钢包烘烤器的结构形式



  1、立式钢包烘烤器

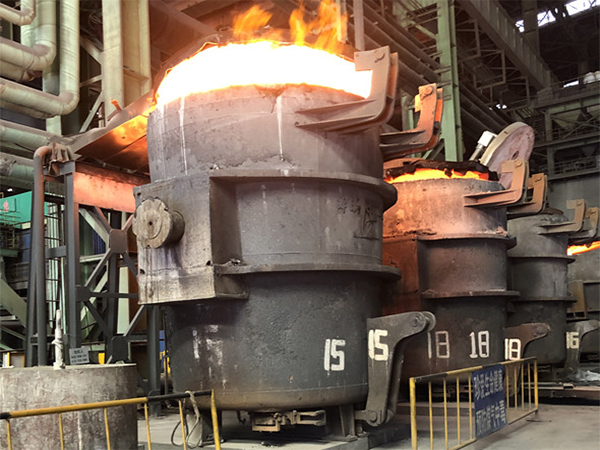

  钢包烘烤器
  立式结构的钢包烘烤器是目前大多数钢厂的钢包干燥与烘烤,以及在线烘烤依旧在采用的形式。通常钢包垂直放置,烧嘴安装在钢包盖上,通过旋转臂或升降旋转机构来实现,鼓风机及控制系统在钢包烘烤器附近。烘烤装置通过传动系统与支座总成连接,钢包位于烘烤装置下方支座总成一侧。钢包预热时,先将盖体连同燃烧机旋转移出钢包预热位置,叉车将钢包放置到预热位置,燃烧机旋转到钢包上方然后进行预热,预热结束后,将燃烧机移出钢包上方位置,叉车将钢包叉走。烁展机械就是采用立式结构,设计合理,如果您有需要,欢迎联系烁展详询~

  特点:结构简单,体积小,重量轻,占地面积少,节省投资;余热利用率高,能耗少;升温快,加热钢包均匀并能够有效提高钢包温度。


  2、卧式钢包烘烤器


  钢包在烘烤时水平放置在钢包支架上,烘烤系统通常在小车上沿轨道水平往复移动,台车不但运载钢包盖、烧嘴(或余热回收系统),还有鼓风机、阀门等,这样所有设备集中在可移动的台车上。这种结构钢包烘烤器的烧嘴及换热器放在钢包侧面,工作条件得到极大改善,有利于延长设备的使用寿命。

  特点:燃料燃烧完全,热效率高;采用自身预热式烧嘴,助燃空气能预热到500℃以上;烧嘴火焰长度长,喷出速度快,动量大,使钢包内温度均匀,钢包内衬上下温差小;烘烤时间短,能快速烘烤钢包。


  二、钢包烘烤器的选型原则


  1、烘烤质量好、热工操作方便。根据车间平面布置以及工艺要求,选择好钢包烘烤器结构形式、要求烘烤器烧嘴燃烧稳定、不脱火、不回火,烧嘴喷出速度快,火焰长度长,保证包底烘烤温度与包口的温度差达到工艺要求。

  2、节约能源烧嘴的选型要合理,烘烤器要带余热回收系统,这样,不仅能节约能源,还能提高钢包烘烤温度,减少车间热污染,改善工人操作环境。

  3、结构轻巧、紧凑。

  4、环保达标。噪声与排放车间烟气中的有害气体和飘尘浓度,不应超过规定的标准。

  综上,钢包烘烤器的结构形式主要有两种,立式结构和卧式结构,其中立式结构是目前大多数钢厂的钢包干燥与烘烤采用的形式,特点是结构简单,体积小,重量轻。卧式结构的钢包烘烤器能使工作条件得到极大改善,我们在选择卧式或立式时,要选择烘烤质量好、热工操作方便的形式。
