钢包烘烤器热电偶的安装位置及安装要求

时间:2021-10-14 15:00:05 点击:1360 次 来源:洛阳烁展机械科技有限公司
  使用钢包烘烤器对钢包进行烘烤的时候,需要对烘烤温度进行测量,其测量方式一种是安装热电偶,一种是红外线测量。其中热电偶的安装位置是非常重要的,要有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作从生产工艺角度出发,测温点一定要具有典型性和代表性,必须能准确反映该工艺参数真值的大小,否则将失去测量与控制的意义。下面烁展小编就来介绍下钢包烘烤器热电偶的安装位置。


  一、钢包烘烤器热电偶的安装位置


  1、钢包烘烤器热电偶应安装在温度较均匀且能代表欲测工作温度的地方;
  2、钢包烘烤器热电偶不应装在离加热源或门太近的地方;
  3、为了使热电偶的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻;
  4、应使钢包烘烤器热电偶热端与被测介质充分接触,不能装在被测介质很少流动的区域内(对流动介质而言),测量温度时,必须使热电偶热端与被测物体表面紧密接触,并尽可能减小接触点附近的温度梯度,以减小导热误差;
  5、钢包烘烤器热电偶冷端尽量避免温度过高(一般不应超过100℃)。
  6、选择安装位置的测温点时应具有代表性,例如测量管道中流体温度时,热电偶的测量端应处于管道中流速处。一般来说,热电偶的保护套管末端应越过流速中心线。

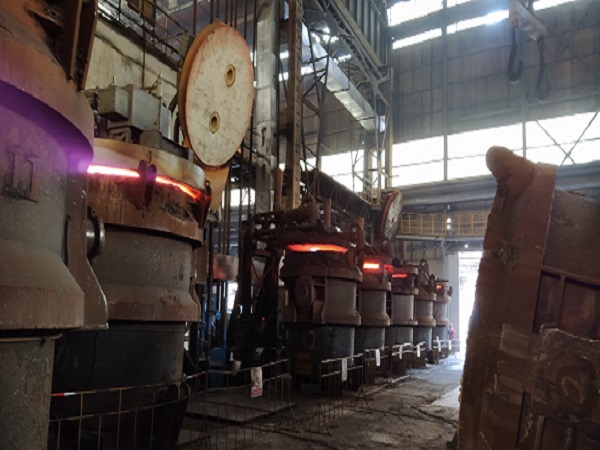

  钢包烘烤器

  二、钢包烘烤器热电偶的安装要求


  1、钢包烘烤器热电偶的安装要求应尽可能避开强电场和强磁场,应远离仪表电源及动力电缆或采取相应的屏蔽措施,以防止由于外来因素干扰而造成测量误差;
  2、如果不得以必须要在弯头处安装,也尽量顶部迎着流体方向安装,而不是顶部顺着流体方向;
  3、热电偶的测量端应处于能够真正代表被测介质温度的地方,避免装在炉门旁边或与加热物体距离过近;
  4、钢包烘烤器安装热电偶应有足够的插入深度。对金属保护管,插入深度应为直径的5-20倍;对非金属保护管热电偶,插入深度应为直径10-15倍。此外,热电偶保护管露在设备外的部分尽可能短,好加保温层,以减少热损失。
  5、安装热电偶时,应尽可能保持垂直,当测量原件插入深度超过1m时加装支撑架和保护套管,以防保护管在高温下产生变形。若水平安装热电偶,则在高温下会因自重的影响向下弯曲。可用耐或砖或耐热金属支架来支撑,以防止弯曲。
  6、热电偶安装地点应尽量避开强磁场、电场等外来干扰。可采用悬空安装使热电偶不与炉壁接触,这样可避免漏电流的影响。
  7、若被测介质具有高压或负压或外有害气体时,热电偶安装必须严格密封,以免外界空气进入,影响测量的准确性;若有害气体溢出,污染空气危害人体健康。对承受压力的热电偶,还必须按有关行业规定的要求进行安装。
  8、安装要牢固。特别是测量运动或旋转物体温度时,热电偶一定要安装牢固。

  综上钢包烘烤器热电偶的安装位置应安装在温度较均匀且能代表欲测工作温度的地方等,对于钢包烘烤器,热电偶的安装位置是非常重要的,如果位置安装不当,可能会发生测量值偏离实际值太高的情况。烁展机械生产制造的钢包烘烤器结构紧凑,离线和在线烘烤均可支持,如果您有需要,欢迎在网站留言或来电联系烁展详询。
