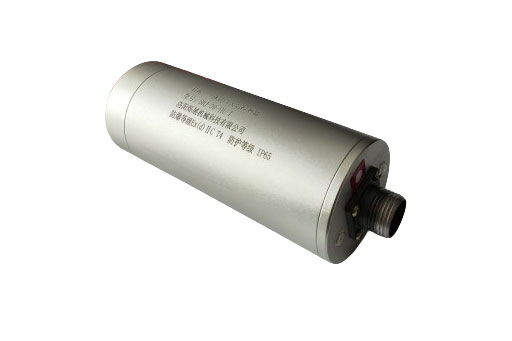

  SHJ-30-YH 紫外线火焰检测器简介:

  SHJ-30-YH 紫外线火焰检测器,采用铝金属外壳,消除了长线效应,并能很好的屏蔽外界电磁波的干扰,很大程度上提高了检测的稳定性和可靠性,采用进口光电传感器,优化匹配了驱动电路,通过微处理器实时的采样、判断,对火焰中的辐射光(紫外线)具有很高的灵敏度和快速响应特性。
  SHJ-30-YH 紫外线火焰检测器,主要用于烘烤器、燃油工业燃烧器及工业窑炉的火焰监测,该检测器只对燃料燃烧时产生的紫外线敏感,对日光和炉膛高温辐射无反应,抗干扰性强,灵敏度高,UV探头与控制电路直接连接在燃烧器接口,安装方便,性能稳定可靠,广泛应用于石油、化工、冶金、煤化工、陶瓷、环保能源等行业。
  当检测到火焰信号时,着火指示橙色灯常亮,若中途熄火,着火指示橙色灯熄灭,电源指示灯为红色。

  SHJ-30-YH 紫外线火焰检测器,可与多种控制系统联锁,当检测器火焰信号输入异常时,迅速切断燃料阀并报警,确保燃烧系统安全可靠运行。

  一、技术参数:

  1、工作电源:DC 24V
  2、整机功耗:<3W
  3、检测对象:火焰
  4、火焰检测:UV
  5、输出信号:继电器(一常开一常闭)触点容量 30V  2A
  6、UV光谱范围:185~260nm
  7、工作温度:-10℃~65℃(当使用处温度超过65℃以上时,增加空气吹扫装置降温。)
  8、检测响应时间:≤2S
  9、检测距离:≥8m(1支火焰高度为45mm蜡烛)
  10、熄火延时关阀时间:2秒

  二、材质、外形参数:

  1. 壳体材质:铸铝
  2. 外形尺寸:Φ57*180 mm
  3. 安装螺纹:M33(螺距1.5mm)

  三、接线端子功能:

  尾部五针航空插头引出五芯电缆,长度1.5米左右。

  具体如下表:


线号

功能

输入/输出

DC 0V

24伏电源负极

输入

DC 24V

24伏电源正极

输入

N0

常开触点

输出

COM

公共触点

输出

NC

常闭触点

输出


  注意:严禁超出触点容量使用。当需要接入大功率负载时,使用中间继电器过渡 。回路使用2A保险丝。

  四、运输与安装:

  因为火焰传感器是精密光电器件,玻璃易碎,电极间距小,对震动比较敏感,超出承受的震动范围会改变传感器的光电特性,影响正常工作,严重时会导致传感器失效。尽管火焰检测器SHJ-30-YH 已作了减震设计,但由于传感器本身的敏感性,使用时应做好防震的措施。在运输、安装、使用环节要尽量轻拿轻放,防止磕碰、跌落。
  把SHJ-30-YH 紫外线火焰检测器的前端玻璃窗口(Φ18)对准火焰监测点,根据光线沿直线传播的原理,使监测点和火焰检测器窗口的中心保持直线。安装处要远离高温区域,保证SHJ-30-YH 紫外线火焰检测器所处点的温度低于65℃,必要时采用空气吹扫冷却。降低安装处的温度会有效延长SHJ-30-YH紫外线火焰检测器的使用寿命。
  注意,大幅度的震动,可能会引起检测器的意外误动作。应尽量避免。超出承受范围的震动,如大的碰撞、跌落等可能导致检测器性的损坏。烟尘颗粒能阻挡并散射光线,如把进入检测器窗口的紫外光线完全阻挡,会导致检测器测不到火焰,所以要尽量避免把SHJ-30-YH 紫外线火焰检测器安装在有大量烟尘的环境中。

  五、维护保养:

  SHJ-30-YH紫外线火焰检测器采用长寿命设计,在传感器的使用寿命期限内,只要不超出工作条件范围(特别是温度,震动,烟雾这三项)维护的工作量只是定期清洁镜片。
  SHJ-30-YH紫外线火焰检测器内部防尘,但经过一段时间,正常环境中的烟雾、灰尘颗粒也可能会沉聚在SHJ-30-YH紫外线火焰检测器的窗口光学镜片外表面上,只需定期的清洁镜片的外表面转

  六、故障判断:

  供电电源DC24V正常情况下,保证火焰检测器镜片清洁,打火机火焰放在火焰检测器的前方,尾部的橙色发光二极管点亮,撤去打火机火焰后,多3秒后,尾部的橙色发光二极管熄灭。如果火焰检测器无反应,即可判断火焰检测器损坏。
